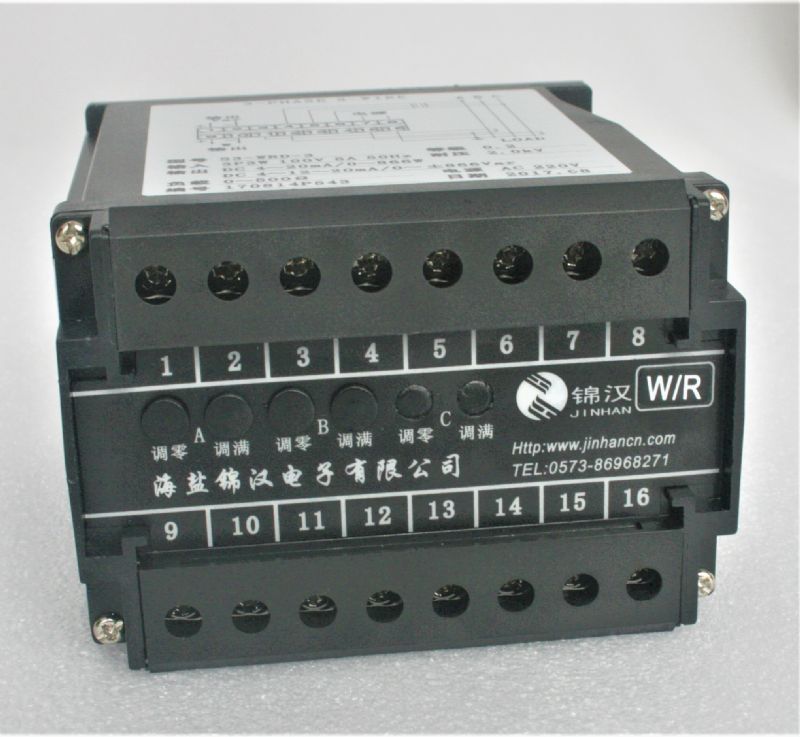

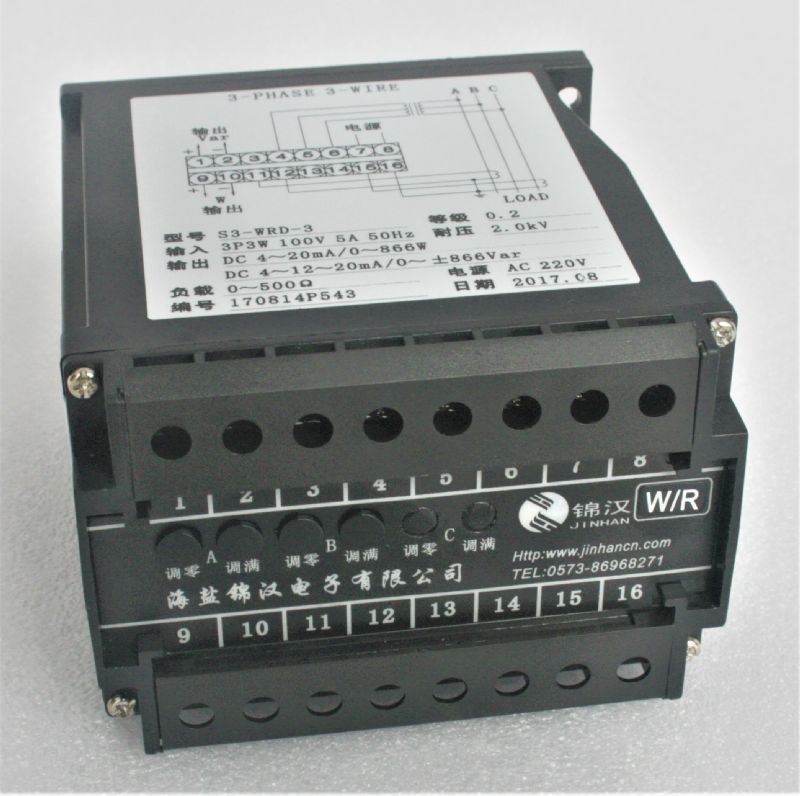

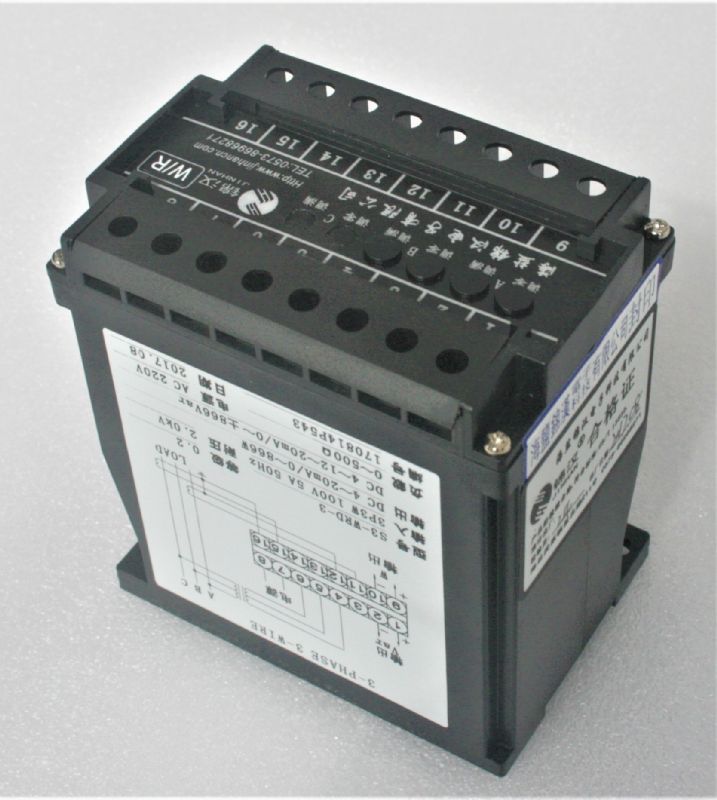

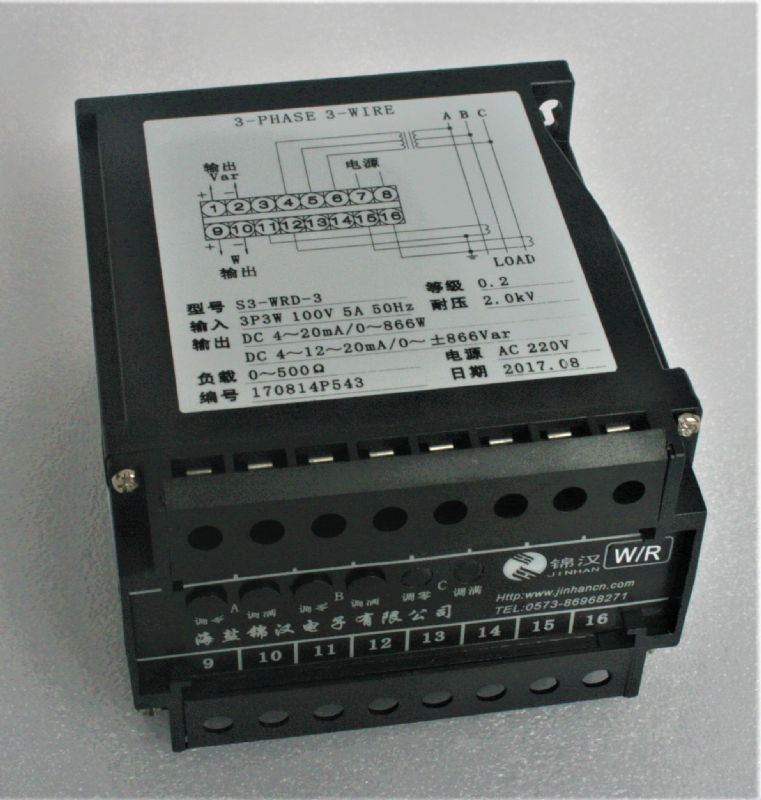

S3、N3-WRD型有功功率/無功功率組合變送器
產品簡介
3、N3-WRD型有功功率/無功功率組合變送器具有與S3-N3-WD、S3-N3-RD一樣的優異性能，只需一組信號，便可同時測量線路的有功和無功功率，其輸出方式均為共地式輸出，可長期連續運行，是實現系統有功、無功功率測量的產品。有功功率可精確測量平衡和不平衡系統。無功功率采用跨相法測量:適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量；無功采用移相法測量：適用于頻率為50Hz或60Hz單相、三相三線平衡或不平衡系統、以及三相四線系統的測量，它獨特的移相電路保證輸入信號在40Hz-600Hz范圍內，不因信號頻率的變化而產生附加誤差。
相關產品
1.產品特點
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。可具有測量逆向功率的能力。
具有長距離傳送能力（4～20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。
無功功率采用跨相法測量:適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量；無功采用移相法測量：適用于頻率為50Hz或60Hz單相、三相三線平衡或不平衡系統、以及三相四 線系統的測量
2.產品型號：
S3-WRD-1 ：單相無功功率變送器，精度等級：0.2%RO
S3-WRD-3 ：三相三線無功功率變送器，精度等級：0.2%RO
S3-WRD-3A：三相四線無功功率變送器，精度等級：0.2%RO
N3-WRD-1 ：單相無功功率變送器，精度等級：0.5%RO
N3-WRD-3 ：三相三線無功功率變送器，精度等級：0.5%RO
N3-WRD-3A：三相四線無功功率變送器，精度等級：0.5%RO

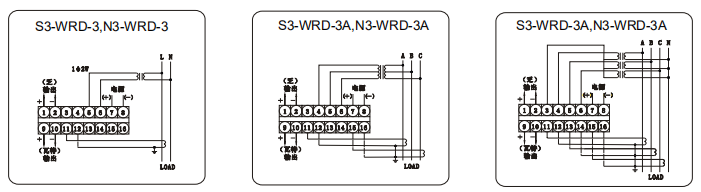

3.接線圖：

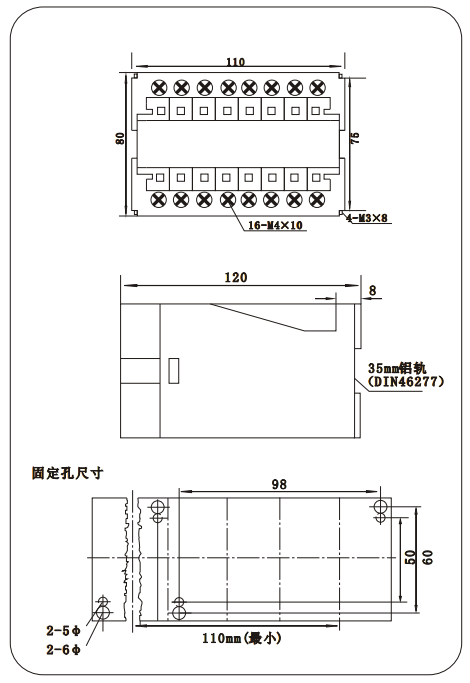

4.外形尺寸圖：

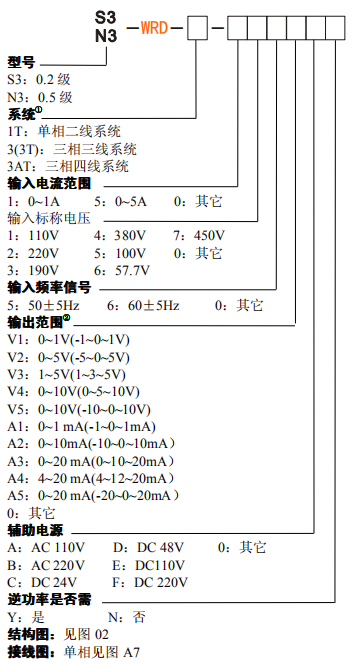

1.選型指定事項：
2.型號及參數填寫示例：
（1） N3-WRD-3-555A4BY
0.5級三相三線有功/無功功率變送器（跨相法）
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率③ (有功功率/無功功率)：866W/866Var
輸入信號頻率：50±5Hz；
輸出范圍：4~12~20mA；
分別對應 -866~0~866W /-866~0~866Var
輔助電源：AC220V。需要測量逆向功率。
（2） S3-WRD-3T-115A4BN
0.2級三相三線有功/無功功率變送器（移相法）
輸入標稱電流：1A；輸入標稱電壓：110V；
標稱輸入功率③ (有功功率/無功功率)：190W/190Var
輸入信號頻率：50±5Hz；
輸出范圍：4~20mA；
分別對應 0~170W /0~170Var
輔助電源：AC220V。不需要測量逆向功率。
（3） S3-WRD-3AT-565A4BN
0.5級三相四線無功功率變送器（移相法）
輸入標稱電流：5A；輸入標稱電壓：57.7V；
標稱輸入功率③ (有功功率/無功功率)：866W/866Var
輸入信號頻率：50±5Hz；
輸出范圍：4~20mA；
分別對應 0~866W /0~866Var
輔助電源：AC220V。不需要測量逆向功率。
注：
①系統：有T標注，用移相法測量；無T標注，用跨相法測量。
②輸出范圍（）內的值，為正、逆向功率輸出時所指定值。對于無功功率測量：當輸出負向值時，表示系統的容性阻抗最大；當輸出正向值時，表示系統的感性阻抗最大。
③對系統功率的標定見前有功功率注釋：②項。
④若用戶需要其他特殊標定，請在合同中注明參數值。
