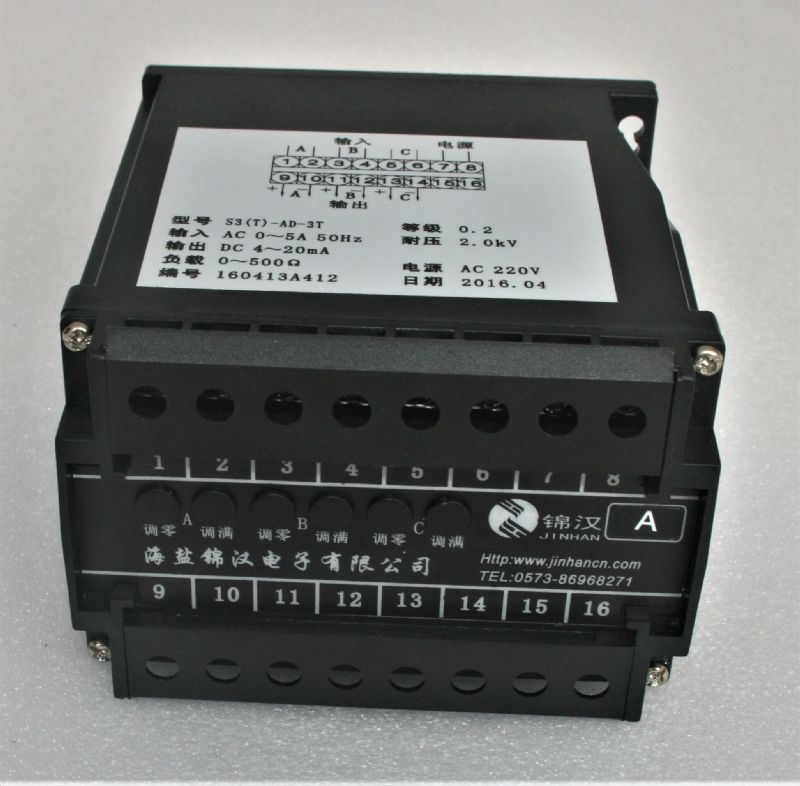

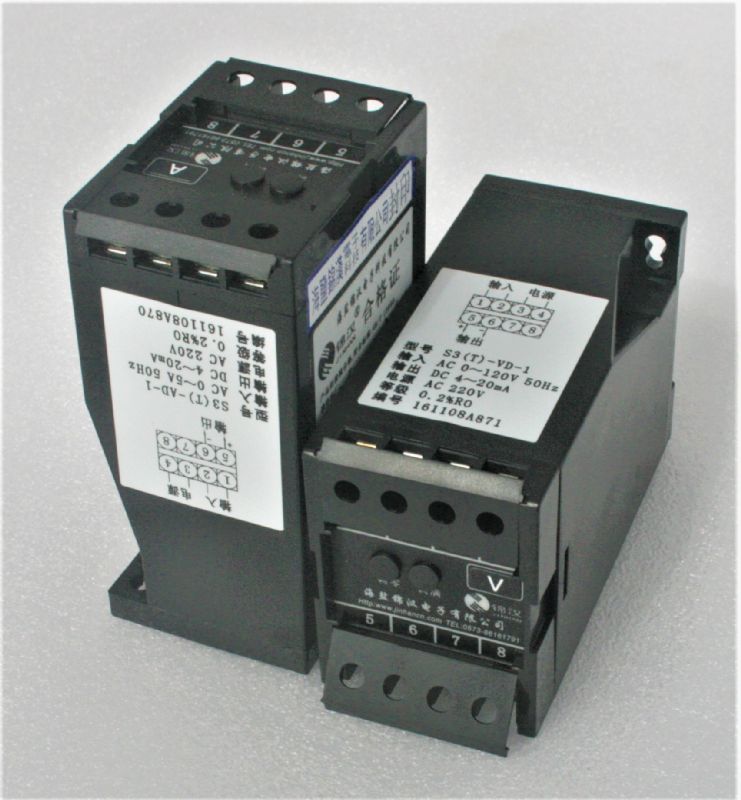

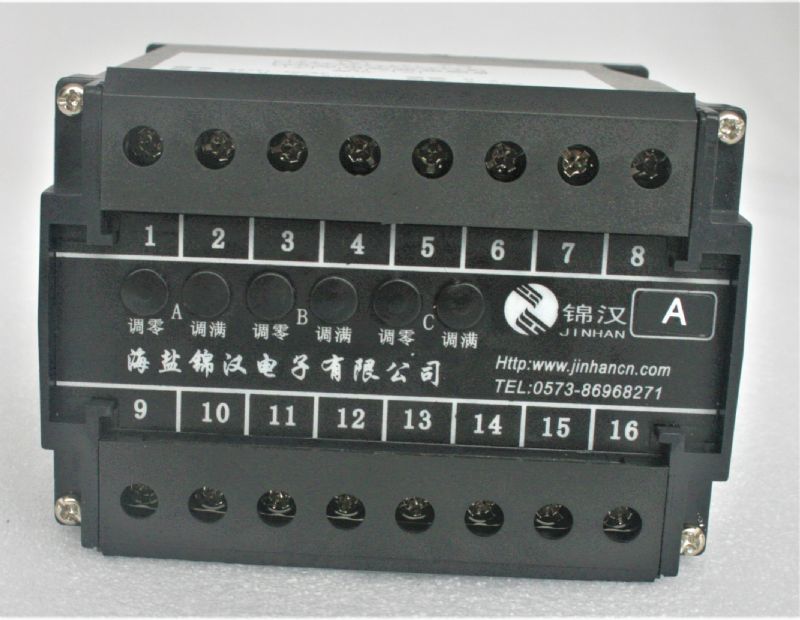

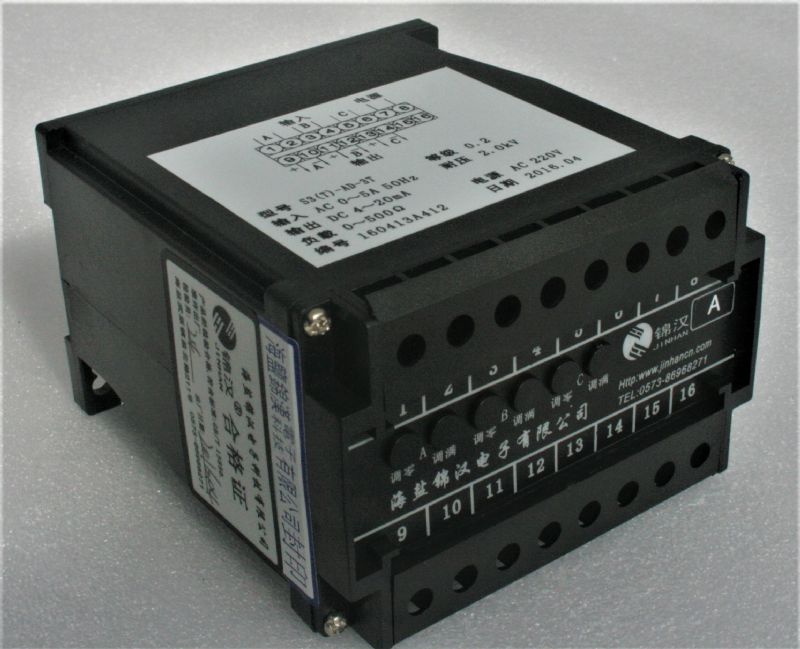

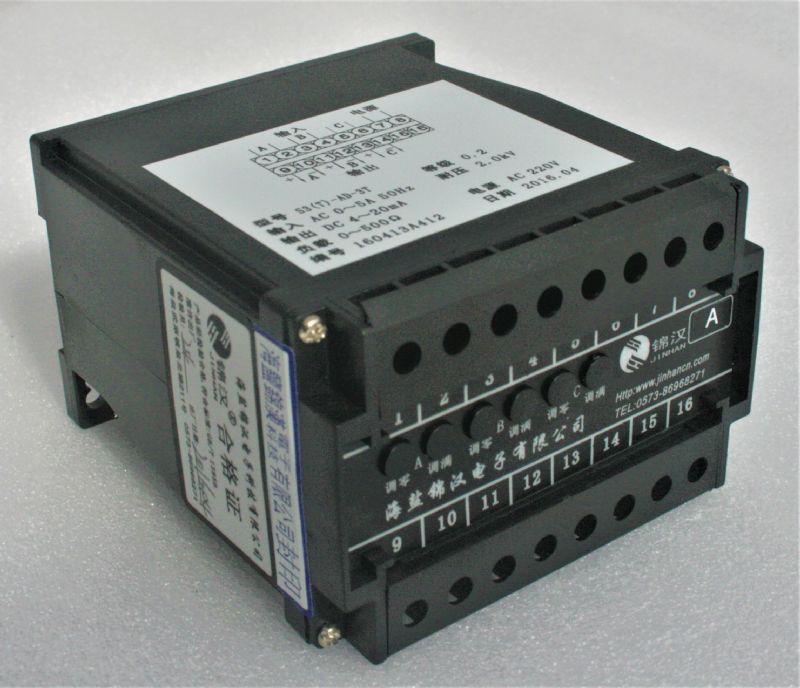

交流電壓變送器
產品簡介
概述 交流電壓變送器是一種能將被測交流電壓信號經隔離放大，轉換成與輸入電壓量成線性比例輸出的直流電壓或電流的儀器，它廣泛應用于電力系統以及非電力系統中，可長期連續運行，實現對交流電壓量的測量。 特點 該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。S3-VD-1T（N3-VD-1T）、S3-VD-3T（N3-VD-3T）類型的變送器，輸入信號失真波形不影響該儀器的測量精度。具有長距離傳送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。
相關產品
引用標準及通用技術條件
一、引用標準
GB/T 13850-1998《交流電量轉換為模擬量或數字信號的電測量變送器》
二．產品特點
采用先進穩定可靠的軟硬件電路設計、專用的厚模電路、超線性的傳感器和高精度的阻容器件。
測量精度高、轉換線性好、溫度特性好、輸出范圍廣、負載能力強，有防雷電的保護功能。
產品年連續運行輸出變化量不大于一個等級，并且性能穩定可靠。
常規輸出模擬直流電量為單一直流電壓或直流電流；單個量變送器可具有雙路信號輸出的功能。
外殼采用高強度阻燃材料壓制，外型新穎美觀；接線端子具有防護蓋，接線操作更加方便。
具有螺釘緊固、卡銷定位及繼電器插頭座三種安裝固定方式；且每種方式安全性可靠，互換性好。
產品規格以及安裝方式：
（1） 單個量（交流電流、交流電壓）：120mm×55 mm×80 mm(長×寬×高)，螺釘緊固安裝方式；
（2） 溫度、直流量（電流、電壓）：123mm×50 mm×85 mm(長×寬×高)，繼電器插頭座安裝方式；
（3） 其它量為：120mm×110 mm×80 mm(長×寬×高)，螺釘緊固安裝方式。
三、S3、N3系列電量變送器通用技術條件
技術參數 | 性能指標 |
等級指數 | S3：0.2級 |
N3：0.5級 | |
使用環境溫度 | 0～+45℃ RH≤93% |
極限工作環境溫度 | -10℃～+60℃ |
溫度系數 | 0～+60℃≤100ppm/℃ |
響應時間 | ≤400ms |
輸入特性 | 輸入信號頻率范圍：50Hz±10%，60Hz±10% |
電流電壓信號輸入負荷：≤0.2VA | |
電流電流信號輸入負荷：≤0.1VA | |
交流電流信號輸入過負載能力：3倍標稱值連續 | |
交流電流信號輸入過負載能力：10倍標稱值10秒，重復5次，間隔300s | |
交流電流信號輸入過負載能力：50倍標稱值1秒，重復5次，間隔300s | |
交流電壓信號輸入過負載能力：2倍標稱值連續 | |
滿量程調整范圍 | ≥5% |
零點調整范圍 | ≥1% |
輔助電源 | AC220V±15%、AC110V±15%（50Hz） |
DC220V±10%、DC110V±10%（50Hz）DC48V±10%、DC24V±10% | |
電源功耗 | 交流電流、電壓類≤2.5VA;功率類≤4VA |
輸出特性 | 輸出信號中最大紋波量（Vp-p）與基準值之比乘以100不超過等級指數的兩倍 |
直流電壓輸出0～10V負載能力：≥500Ω；若為直流輔助電源：≥1kΩ | |
直流電流輸出0～1mA負載能力：0～15kΩ；若為直流輔助電源：≥10kΩ | |
直流電流輸出0～10mA負載能力：0～1.5kΩ；若為直流輔助電源：≥1kΩ | |
直流電流輸出0～20mA負載能力：0～500Ω | |
極限輸出:jndf14.5V、電流40mA | |
絕緣阻抗 | ≥100MΩ DC500V 輸入/輸出/電源/外殼相互間 |
介質強度 | AC 2.0kV 50Hz 1min輸入/輸出/電源/外殼相互間 |
雷電沖擊波電壓 | 符合GB/T13850-1998的6.20規定的沖擊（脈沖）電壓 |
四、S4、N4系列非電量變送器通用技術條件
技術參數 | 性能指標 |
等級指數 | S4：0.2級 |
N4：0.5級 | |
使用環境溫度 | 0～+45℃ RH≤93% |
極限工作環境溫度 | -10℃～+60℃ |
溫度系數 | 0～+60℃≤150ppm/℃ |
響應時間 | ≤400ms；快速≤500μs |
輸入特性 | 直流電壓輸入量（包括輔助電源）為標稱值的1.2倍，連續過輸入 |
直流電流輸入量為標稱值的1.2倍，連續過輸入 | |
直流電壓標稱值的2倍，施加1s秒，重復10次，間隔10s | |
直流電流標稱值的20倍，施加1s秒，重復5次，間隔300s | |
滿量程調整范圍 | ≥20% |
零點調整范圍 | ≥10% |
輔助電源 | AC220V±15%、AC110V±15%（50Hz） |
DC220V±10%、DC110V±10%（50Hz）DC48V±10%、DC24V±10% | |
電源功耗 | AC≤5VA;DC≤3VA |
輸出特性 | 輸出信號中最大紋波量（Vp-p）與基準值之比乘以100不超過等級指數的兩倍 |
直流電壓輸出0～100mV負載能力：≥100kΩ | |
直流電流輸出0～1mA負載能力：0～15kΩ；若為直流輔助電源：≥10kΩ | |
直流電流輸出0～10mA負載能力：0～1.5kΩ；若為直流輔助電源：≥1kΩ | |
直流電流輸出0～20mA負載能力：0～500Ω | |
極限輸出:jndf14.5V、電流40mA | |
絕緣阻抗 | ≥100MΩ DC500V 輸入/輸出/電源/外殼相互間 |
介質強度 | AC 2.0kV 50Hz 1min輸入/輸出/電源/外殼相互間 |
雷電沖擊波電壓 | 符合GB/T13850-1998的6.20規定的沖擊（脈沖）電壓 |
五、外形尺寸圖：
